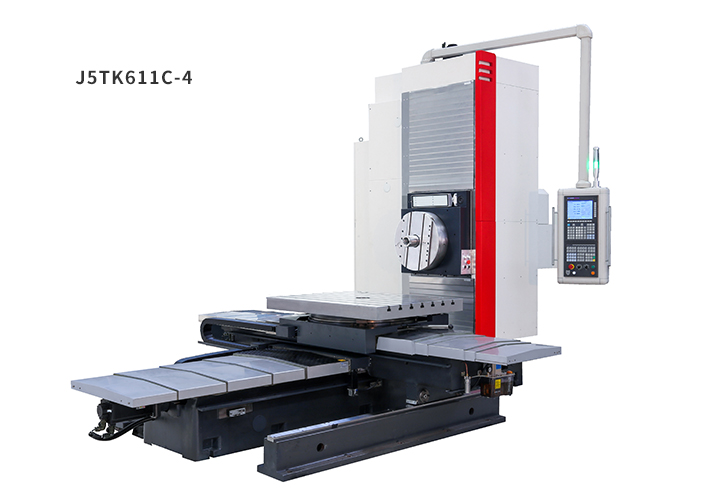

數控臥式銑鏜床J5TK611C、J5TK611C/4
- J5TK611C、J5TK611C/4數控臥式銑鏜床為單立柱，側掛箱體，十字滑臺式結構形式。
- 機床采用有限元分析的應用，高剛性合理布筋的大件設計，床身、立柱、上下滑座均采用矩形寬截面的矩形磨削導軌，進口聚四氟乙烯專用導軌貼面，人工精細刮研配合，耐磨耐壓。
- 機床橫向行程大，床身兩側采用整體式的鑲剛輔助導軌支撐，工作臺橫向移動時得到全行程范圍的支撐，精度保持性好。 主軸采用高強度38CrMoAl合金材料，高硬度的二次氮化處理工藝，大功率交流伺服主軸電機經過齒輪變速后傳遞到主軸，主軸系統剛性強，可進行強力切削，加工效率高。
- 主軸箱端部可選配數控平旋盤，能鏜削較大的孔和平面。 鏜軸及平旋盤刀架的進給，各自獨立通過交流伺服電機驅動，可實現與其它坐標軸的插補。
- X/Y/Z/W/U五座標軸（平旋盤U軸為選配）進給采用進口滾珠絲杠傳動，可以實現三軸或四軸聯動，直線圓弧插補等功能。
- 工作臺采用手動四點單銷定位結構，簡單可靠，定位準確。還可選配數控轉臺，自動化程度更高。
- 該系列機床適用于箱體、板件、模具、齒輪類零件的高速、高效加工，應用于閥門泵業、液壓動力機械、汽車制造、礦山機械、軌道交通等工程機械行業。
機床主要技術參數如下：
|
產品型號 |
J5TK611C |
J5TK611C/4 |
|
|
加工范圍 |
|||
|
工(gong)作(zuo)臺(tai)橫向行程X軸(zhou) |
mm |
1200 |
1800 |
|
主軸箱垂直行(xing)程Y軸 |
mm |
1200 |
|
|
立柱(zhu)縱向行程Z軸(zhou) |
mm |
1300 |
|
|
鏜軸(zhou)行程W軸(zhou) |
mm |
550 |
|
|
工作臺 |
|||
|
工作臺尺寸(cun) |
mm |
1320×1010 |
|
|
工作(zuo)臺最大承(cheng)重 |
kg |
5000 |
|
|
工作臺回(hui)轉 |
|
手動轉臺/數控回轉（選配(pei)） |
|
|
工作臺最(zui)小分割精(jing)度 |
° |
0.001° |
|
|
準確定位 |
|
四(si)點90°位(wei)置(zhi) |
|
|
主軸 |
|||
|
主軸直徑 |
mm |
φ110 |
|
|
鏜(tang)軸轉速 |
rpm |
12～1100 |
|
|
鏜軸扭(niu)矩(ju) |
Nm |
1100 |
|
|
主軸電機(ji)功率 |
Kw |
15 |
|
|
鏜軸(zhou)中心距工(gong)作臺面距離 |
mm |
0～1200 |
0～1800 |
|
鏜軸端面距工作臺中(zhong)心距離(li) |
mm |
46～1896 |
46～1896 |
|
刀柄型號 |
|
BT50-45° |
|
|
速度 |
|||
|
快速(su)(su)移動速(su)(su)度(du)X、Y、Z、W軸(zhou) |
mm/min |
10000/10000/1000/5000 |
|
|
切削進給速(su)度X、Y、Z、W軸(zhou) |
mm/min |
20～1000 |
|
|
精度 |
|||
|
定位(wei)精(jing)度X/Y/Z/W |
mm |
0.03 |
|
|
定位精度B軸 |
" |
12"（手動轉(zhuan)臺）/15″（數控回轉(zhuan)) |
|
|
重(zhong)復定位精度X/Y/Z/W |
mm |
0.02 |
|
|
重復(fu)定(ding)位精度B |
" |
5″（數控(kong)回轉) |
|
|
平旋盤（選配） |
|||
|
平旋盤直徑 |
mm |
Φ550 |
|
|
平旋盤(pan)轉(zhuan)速 |
r/min |
125 |
|
|
刀(dao)架行程（U軸(zhou)） |
mm |
125 |
|
|
U軸進給速度 |
mm/min |
0.2-80 |
|
|
U軸定(ding)位(wei)精度 |
mm |
0.025 |
|
|
最小單位(wei) |
mm |
0.001 |
|
|
其他 |
|||
|
刀庫 |
把 |
24/40 |
|
|
最(zui)大刀(dao)具重量和最(zui)大尺(chi)寸 |
Kg/mm |
25kg/φ125×400mm |
|
|
機床(chuang)總重(zhong)量 |
kg |
約13000 |
約15000 |
|
機床(chuang)外形尺寸（L×W×H） |
mm |
5500×3050×2900 |
5500×3800×3300 |
|
電氣總容量 |
KVA |
50 |
|
|
數(shu)控系(xi)統(tong) |
|
GSK25iMC/FANUC OI-MF plus |
|
