數控臥式銑鏜床J5TK6411C

J5TK6411C數(shu)控(kong)臥(wo)式(shi)銑鏜(tang)床(chuang)(chuang)為單立(li)柱，側(ce)掛箱(xiang)體，十字滑臺結(jie)構(gou)形(xing)式(shi)。主(zhu)軸(zhou)(zhou)(zhou)搭載兩(liang)段式(shi)行星齒(chi)輪減速箱(xiang)，提供(gong)主(zhu)軸(zhou)(zhou)(zhou)最完美的(de)切削性能，采(cai)(cai)用(yong)高強(qiang)度(du)(du)(du)38CrMoAl合金鋼材料，高硬度(du)(du)(du)的(de)二次氮化處理工藝(yi)，大功(gong)率(lv)交流伺服(fu)主(zhu)軸(zhou)(zhou)(zhou)電機，主(zhu)軸(zhou)(zhou)(zhou)系統剛性強(qiang)，可(ke)強(qiang)力切削，加(jia)工效率(lv)高。主(zhu)軸(zhou)(zhou)(zhou)箱(xiang)采(cai)(cai)用(yong)恒溫油強(qiang)制循環冷卻，刀具采(cai)(cai)用(yong)碟簧夾緊(jin)，液壓松開結(jie)構(gou)。數(shu)控(kong)轉臺定(ding)位準確，分度(du)(du)(du)精(jing)度(du)(du)(du)高。各進給軸(zhou)(zhou)(zhou)采(cai)(cai)用(yong)高精(jing)度(du)(du)(du)滾(gun)珠(zhu)絲(si)杠，零背隙剛性聯軸(zhou)(zhou)(zhou)節，滾(gun)珠(zhu)絲(si)杠與(yu)電機直聯，運(yun)(yun)動平穩(wen)、加(jia)工零件(jian)質量(liang)穩(wen)定(ding)，尺寸精(jing)度(du)(du)(du)高。各導軌和滾(gun)珠(zhu)絲(si)杠采(cai)(cai)用(yong)集中(zhong)定(ding)時定(ding)量(liang)潤滑系統，確保各運(yun)(yun)動部件(jian)靈活可(ke)靠(kao)。 J5TK6411采(cai)(cai)用(yong)加(jia)寬(kuan)截面(mian)(mian)矩(ju)形(xing)磨(mo)削導軌副，進口聚(ju)四氟(fu)乙烯專用(yong)導軌貼面(mian)(mian)，床(chuang)(chuang)身(shen)兩(liang)側(ce)采(cai)(cai)用(yong)整(zheng)體式(shi)的(de)鑲剛輔助(zhu)導軌支撐(cheng)。進給運(yun)(yun)動時振動小，低速無爬行，具有(you)良好的(de)精(jing)度(du)(du)(du)穩(wen)定(ding)性。

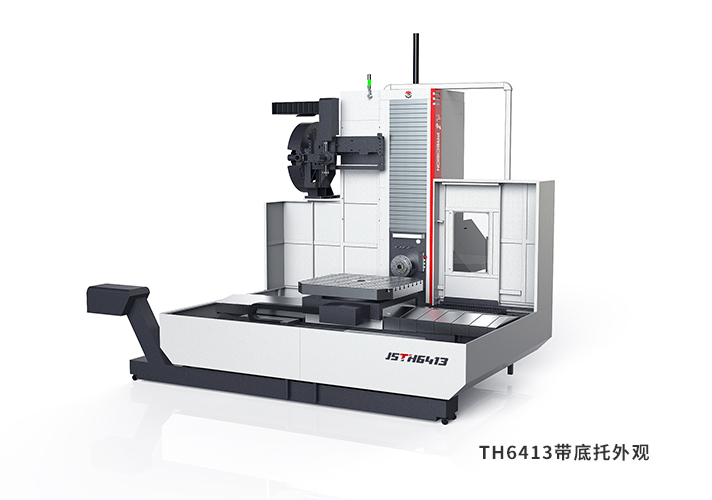

J5TH6413直(zhi)線坐(zuo)標(biao)均(jun)采用精(jing)密(mi)線性滑(hua)軌副(fu)，配以精(jing)密(mi)重載滑(hua)塊，由于導軌副(fu)之(zhi)間(jian)摩(mo)擦方式為滾(gun)動摩(mo)擦， 摩(mo)擦系(xi)數小、動靜摩(mo)擦力差(cha)值小，因此(ci)可以使機(ji)床實現快速定位，又能(neng)實現低速無(wu)爬(pa)行，從(cong)而(er)使定位精(jing)度(du)及重復(fu)定位精(jing)度(du)和(he)加工精(jing)度(du)大大提高，同時可長時間(jian)維持(chi)高精(jing)度(du)。

 該(gai)系(xi)列機床適用于(yu)精(jing)密復雜箱體(ti)類零(ling)件的(de)高速、高效(xiao)加工(gong)，應用于(yu)泵閥、紡織、鍛壓液壓、汽(qi)車、礦山機械等工(gong)程機械行業。

機床主要技術參數如下：

產品型號		J5TK6411C	J5TH6413
加工范圍
工作臺橫(heng)向行程X軸(zhou)	mm	1600	1800
主軸箱垂直行(xing)程Y軸	mm	1200/1600	1600
立柱縱向(xiang)行(xing)程Z軸	mm	1200
鏜軸(zhou)行程W軸(zhou)	mm	550
工作臺
工作臺尺寸(cun)	mm	1350×1000	1400×1200
工作臺最大承重(zhong)	kg	5000
工作臺回轉		數(shu)控回轉(zhuan)
工作(zuo)臺最小分(fen)割精(jing)度	°	0.001°
工作(zuo)臺回轉B軸	°	360°
主軸
主軸直徑	mm	φ130
鏜軸轉速	rpm	12～1500	12～1800
主軸電機功率	Kw	15/18.5
鏜軸(zhou)中心距工作臺面距離	mm	0～1200 / 0～1600	0～1600
刀柄型號		BT50-45°
速度
快速移動(dong)速度X、Y、Z、W軸	mm/min	10000/10000/10000/5000
切削進給速度(du)X、Y、Z、W軸	mm/min	5～5000
精度
定位精度X/Y/Z/W	mm	0.03
定(ding)位精度B軸	"	10	15（全閉環10）
重復定位精度X/Y/Z/W	mm	0.02
重復定位(wei)精(jing)度(du)B	"	4	5
其他
刀(dao)庫	把	24/40
最大刀具(ju)重量和最大尺寸	Kg/mm	25kg/φ125×400mm
機床總重量(liang)	kg	約(yue)18000	約21000
機床外形(xing)尺寸（L×W×H）	mm	7100×6600×3600	配排屑(xie)器：6600×5500×4780
電氣總容(rong)量	KVA	60
數控系統		FANUC OI-MF plus
